图表记录器

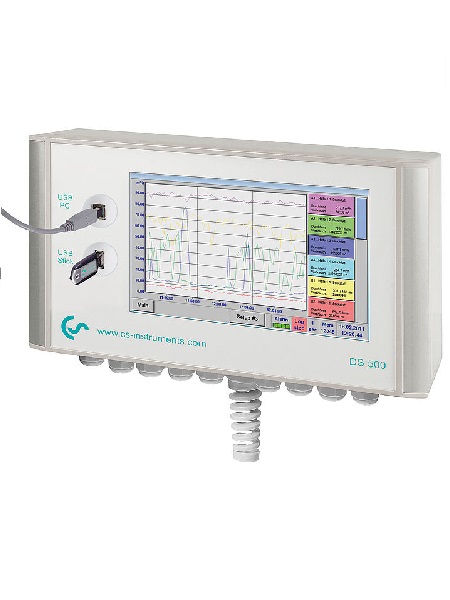

DS500


DS 500智能图表记录器


在压缩空气系统中,泄漏,露点,压力,流量和温度的精确测量非常重要。精确的值,阈值违规自动诊断和综合数据评估起着重要作用。CS Instruments DS 500通过将压缩空气处理过程中出现的所有测量结果转化为清晰的统计数据和图表,将对质量控制和能量管理的所有要求结合在一台设备中。

记录测量数据,显示在一个大的彩色屏幕上,报警,存储,甚至通过网络服务器进行远程读取...... DS 500都可以实现这一点。通过CS Soft Basic软件,报警可以通过SMS或电子邮件。指示所有测量值,测量曲线和超过阈值。从测量开始的曲线进程可以通过手指的轻松滑动来查看。每日/每周/每月报告的费用为$,每个消耗传感器的计数器读数为m³,正在完成复杂的系统概念。普通无纸记录仪的最大区别在于易于启动和评估测量数据。所有传感器都可以直接识别,并由DS 500提供支持。一切都是匹配和调整的。

产品特点

•清晰的布局:7“带触摸屏的彩色屏幕
•多功能:最多可连接12个可选传感器
•适用于工业应用:金属外壳IP 65或面板安装
•数据可通过万维网访问:通过网络服务器进行网络兼容和远程传输
•智能:每日/每周/每月报告
•内部计算的数学函数
•模拟信号的累加器功能
•节省安装时的时间和成本

多功能和智能设备

多达12个传感器,包括 DS 500自动识别所有CS传感器(流量,露点,压力,电流,KTY,PT100,PT1000)。可选模拟传感器(0/4 ... 20mA,0 ... 1/10/30 V,脉冲)可以轻松快速地配置。数字传感器可通过RS 485,ModBus RTU和SDI连接

内部计算的数学函数

例如压缩空气设备的典型数据:
•每生成一个m³空气的成本
•kwh /m³产生的空气
•单线消耗包括求和

模拟信号的累加器功能

例如0/4 ... 20 mA,0 ... 10 V.如果是第三方传感器,例如实际流量只有4 ... 20 mA信号,单位为m³/ ha,总计数器读数的单位为m³通过累加器功能生成。

详细技术参数.pdf

DS500使用说明书.pdf

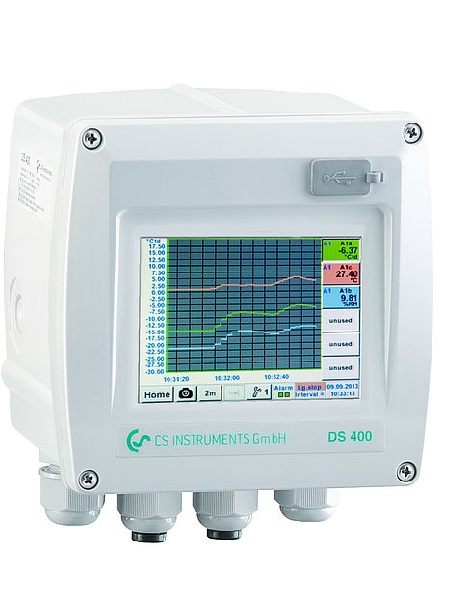

DS400


DS 400图表记录器


显示和记录压缩空气系统中的所有相关参数(流量,消耗量,露点,压力,温度,功耗,压缩机状态等)。


产品特点

•USB接口
•带触摸屏的3.5英寸图形显示器
•用于供应传感器的集成电源单元
•所有连接的有源传感器的4 ... 20 mA输出
•流量传感器的脉冲输出(用于总消耗)
•2个报警继电器(无电位切换触点,最大230 V,3 A)

选配:

•综合数据记录器
•以太网/ RS 485接口
•额外的2个传感器输入(数字或模拟)可选
•综合网络服务器
•数学计算功能
•累加器功能

详细技术参数.pdf

DS400使用说明书.pdf

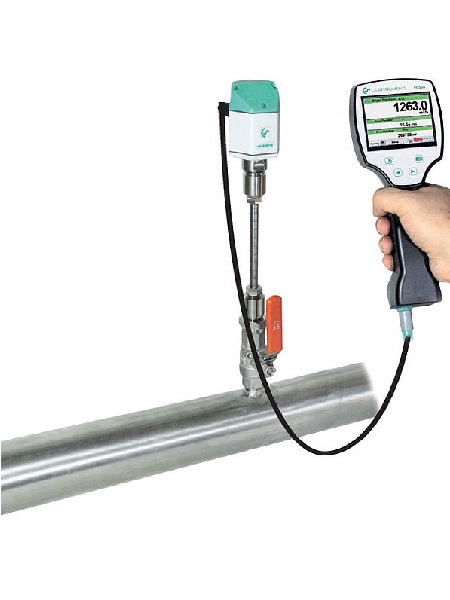

PI500


PI 500-便携式图表记录仪


PI 500是一款用于工业中许多压缩空气和气体应用的通用手持式测量仪器,彩色测量曲线的图形显示,测量点的日期和名称可存储多达1亿个测量值。测量值可以通过U盘传送到计算机。使用CS Soft Basic软件可以轻松评估数据。测量数据和服务报告可以轻松快速地发布。以下传感器可以连接到PI 500的可自由配置的传感器输入端:
•压力传感器(高压和低压)
•流量传感器,VA 500/VA 520
•温度传感器Pt 100,Pt 1000/4 ... 20 mA
•露点传感器FA 510 / FA 515
•有效的功率计
•具有以下信号的Opitonal第三方传感器:0 ... 1/10 V,0/4 ... 20 mA,Pt 100,Pt 1000,脉冲,Modbus

产品特点

•通用传感器输入,用于大量常见传感器信号
•内置可充电锂离子电池(约12小时连续操作)
•3.5“图形显示/通过触摸屏轻松操作
•集成的数据记录器用于存储测量值
•USB接口通过USB棒读取
•国际:多达8种语言selectabel

详细技术参数.pdf

PI500使用说明书.pdf

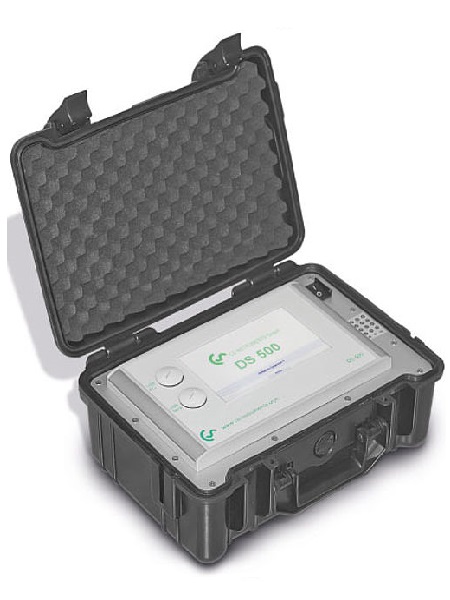

DS500 Mobile


DS 500 mobile-智能移动图表记录器


如果我们谈论压缩空气设备的运营成本,我们实际上是在谈论能源成本,因为它们占压缩空气设备总成本的70%到80%左右。这取决于工厂的规模,这意味着相当大的运营成本。即使在规模较小的工厂中,这种情况也可能很快达到每年10 000至20 000欧元。这个数量可以大大减少 - 即使在操作和维护良好的工厂中也是如此。当然,这也适用于您的压缩空气设备!实际上每个生成的m³空气的实际成本是多少?由于废热回收而获得哪些能量?您的工厂的总体性能平衡是多少?单个过滤器的压差有多高?湿度(压力露点)有多高?使用多少压缩空气?通过智能图表记录仪DS 500移动和适当的传感器和仪表,所有这些问题都可以轻松应对。例如,通过7天的长期测量,PC上的数据记录和评估。

智能移动图表记录仪DS500 - 根据DIN EN ISO 50001进行能量分析能量分析 - 流量测量 - 压缩空气系统泄漏计算。

DS 500 Mobile是用于数据记录器和显示解决方案的智能设备。与许多较小的低分辨率显示器相比,高分辨率7英寸图形显示器可实现轻松操作,其细节显示更清晰。

USB端口与PC一起用作从属设备,但是当记录的数据必须传输到USB记忆棒时,USB端口也可作为主设备。传感器输入的多功能性使其成为大多数测量任务的完美解决方案。

传感器易于配置和连接,并且取决于传感器类型,由系统自动识别。在具有触摸功能的彩色显示屏上,显示所有测量值,测量曲线和极限值超出量。曲线轨迹可以通过简单的手指移动和放大。


产品特点

•通过带有触摸面板的7“彩色显示屏轻松操作
•多达12个传感器/仪表可连接第三方传感器/仪表,包括电源
•将所有测量值存储在存储卡上,可通过U盘轻松读取
•智能能量分析:每日/每周/每月评估用于内部计算的数学函数,例如压缩

空气设备的典型关键数据:
•以每美元生成的m³空气为单位的成本
•kWh/m³产生的空气
•单线流量包括求和

详细技术参数.pdf

DS500 mobile使用说明书.pdf

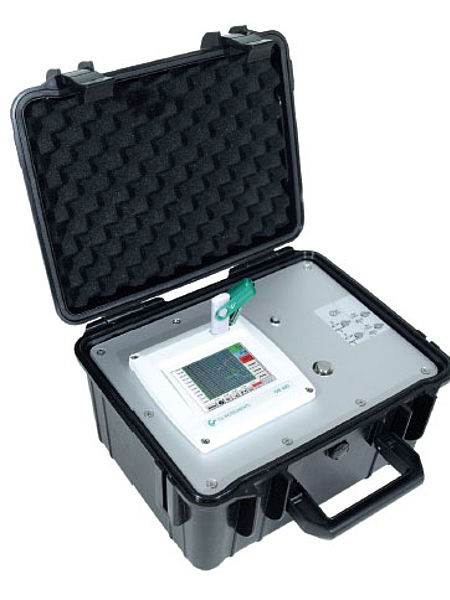

DS400 Mobile


DS 400 mobile-经济实惠的移动图表记录器


DS 400 Mobile是压缩空气专业人员的移动图表记录器。它记录了所有相关的压缩空气参数(流量,消耗量,露点,压力,温度,功耗,压缩机负载曲线等),最多4个传感器。用于数据记录的内部存储器可以存储多达1亿个


产品特点

•USB接口
•带触摸屏的3.5英寸图形显示器
•用于供应传感器的集成电源单元
•所有连接的有源传感器的4 ... 20 mA输出
•流量传感器的脉冲输出(用于总消耗)
•2个报警继电器(无电位切换触点,最大230 V,3 A)

选配:

•综合网络服务器
•综合数据记录器
•以太网/ RS 485接口
•另外2个传感器输入(数字或模拟)可选

详细技术参数.pdf

DS400 mobile使用说明书.pdf
