流量计

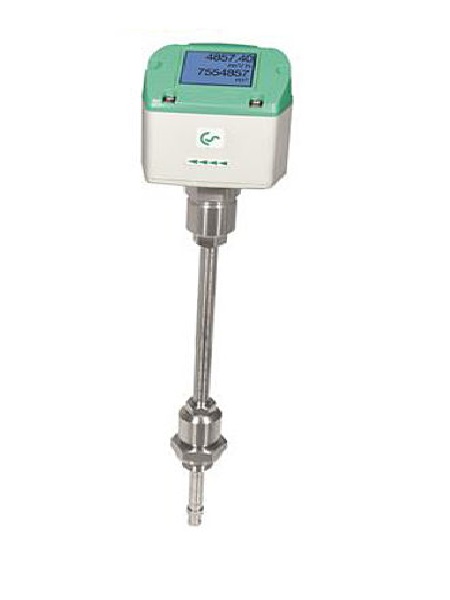

VA500




VA 500是用于DN15至DN500管道压缩空气和工业气体流量测量的新型主要插入式流量计。 流量传感器基热式质量工作原理,无需额外的压力和温度测量。
新开发的评估电子设备以数字方式记录所有测量值。
假如测量跨度为1:1000,这样可以获得更好的精度。


产品特点

• -RS 485接口, Modbus-RTU标准
• -综合显示m³/H 和 m³
• -适用范围从DN15 到 DN500
• -压力下容易安装
• -4...20 Ma模拟输出for m³/h resp. m³/min
• -脉冲输出 for m³
• -可通过键盘调节内径
• -消耗计数器复位
• -显示屏上可通过按键调节: 标准条件, °C 和mbar、4...20 mA 量程比、脉冲、重量
• 可用于压缩空气、氮气、二氧化碳等



详细技术参数.pdf

VA500使用说明书.pdf

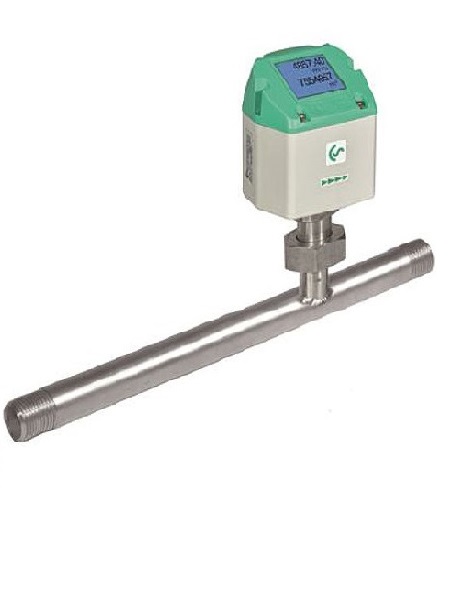

VA520


VA 520 - 用于压缩空气和气体的经济型质量流量计
新的经济型质量流量计VA 520。经认可的热式质量工作原理工作,不需额外的压力和温度补偿。新开发的评估电子设备以数字方式记录所有测量值, 这可以实现非常精确和快速的测量。
所有VA 520都集成Modbus输出为标配,所有参数都可以通过Modbus轻松传输。
紧凑的设计,可使用VA 520监测压缩空气系统(1/4“至2英寸)。
有螺纹版本及法兰版本。


产品特点

• 集成Modbus 接口可以连接到上级控制系统,如能源管理系统,楼宇管理系统、SPS、SCADS
• 容易安装,并且价格实惠
• 集成显示, 单位可以通过键盘自由选择m3/h,m3/min,l/min
• 压缩空气计数器上可测到1999999999m3³,通过键盘可重新归零
• 在较低的测量范围,精度也可以非常高,适合泄漏测量,压损小
• 气体类型可通过软件调节(压缩空气、氮气、氩气、二氧化碳等)
• 显示屏可180度旋转
• 显示器显示两个测量值,实际消耗m3/h,总消耗m3



详细技术参数.pdf

VA520使用说明书.pdf

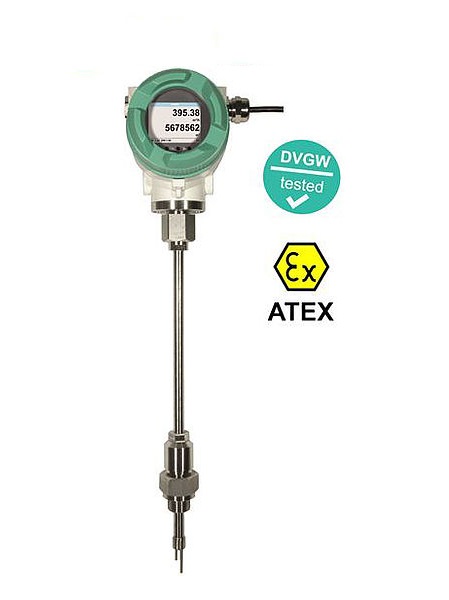

VA550


适用于重型工业应用的流量传感器
插入式流量计VA 550是安装到现有压缩空气中的理想流量传感器, 从3/4“到DN 500的气体管路。


产品特点

• 屏幕上可显示 4 个数据: Nm3/h, Nm3, Nm/s, °C 单位自由调节
• 最小/最大值和每日/小时/分钟
• 所有测量值如气体类型、内径、序列号等设置都可以通过Modbus RTU检索
• 综合诊断功能可通过显示器读取或通过Modbus远程访问,如超过最大/最小值°C,校准周期,错误代码,序列号,所有参数可读和可调。
• 超过校准周期时通知
• 标准版本精度为1.5%of m.v±0.3% of f.s
• 精确版本精确度为1%of m.v±0.3% of f.s
• 40个校准点带证书
• 测量跨度为1:1000(0.1~224m/s)
• 通过显示器,手持式仪器进行配置和诊断
• PI 500,PC服务软件现场
• 可自由调节测量气体类型(空气,氮气,氧气,氩气和其他)
• 参考条件°C和mbar / hPa可自由调节
• 零点调整,泄漏流量抑制
• 压力损失可以忽略不计
• 通过流向开关在两个方向上进行流量测量

特殊机械特点

• IP 67 防护等级,坚固的压铸铝设计,适合室外工况
• 所有介质接触部件由1.4571不锈钢制成
• 作为插入式传感器适用于3/4“至DN 500
• 选配:根据ATEX认证要求ATEX II 2G Ex d IIC T4
• 选配:专门针对天然气的流量测量,还获得DVWG认证(最高16bar)
• 压力范围高达50 bar,特殊版本高达100 bar
• 温度范围高达180°C
• 没有运动部件,没有磨损
• 传感器尖端非常坚固,易于清洁
• 通过1/2“球阀在压力下轻松安装和拆卸
• 外壳可旋转,显示屏可旋转180°
• 用于在压力下安装和拆卸的安全环
• 精确安装的深度刻度

详细技术参数.pdf

VA550使用说明书.pdf

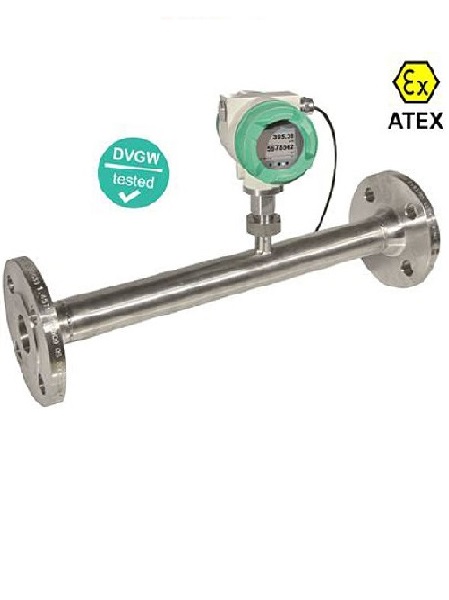

VA570


VA 570-带集成测量部分的流量计
VA570 流量计提供一个集成的测量部分,测量部分有法兰型或R型。 NPT螺纹。一个特殊的功能是可移动的测量头,需要校准或清洁时,可以轻松快速地移除测量单元,而无需将测量部分复杂地拆卸下来。在拆卸期间,测量部分由密封盖(附件)密封。
安装时,将测量单元与对中装置拧紧确保装置精确地定位在中心。 这避免了不必要的测量故障。


产品特点

• VA 570集成Modbus输出为标配,可以将所有参数如nm / h、nm、Nm /s、Nl /min、nL/s、kg/h、kg/min、ft/min、°c等转移。
• 所有参数可以直接在仪器上(通过显示器)或通过PI 500手持式测量仪器或服务软件进行调整。
• 2 x 4 ... 20 mA模拟量输出可用于流量和温度,以及电气隔离脉冲输出可用于总消耗。
• 远程诊断可以通过Modbus进行,并且必要时可以检查和更改所有相关参数。 所以可以改变例如 气体类型,内径,量程比等或零点。 在改变工艺条件的情况下泄漏流量抑制
• 通过远程诊断和状态更新例如温度超过,流量传感器故障或确定校准日期
• 新型流量计VA 550/570根据热式质量工作原理, 因此不需额外的温度和压力补偿
• 坚固的设计,铝铸造外壳,传感器头由不锈钢1.4571制成,新型VA 570适用于苛刻的工业应用。 ATEX版本可用于爆炸区域的应用,天然气的流量测量,还获得DVWG认证
• 新开发的评估电子设备以数字方式记录所有测量值。可以在高达180°C(350°C)的温度范围内进行非常精确和快速的测量。 测量范围为1 ... 1000,因此可以以非常低的流量以及高达224 m / s的超高流速进行测量。

详细技术参数.pdf

VA570使用说明书.pdf

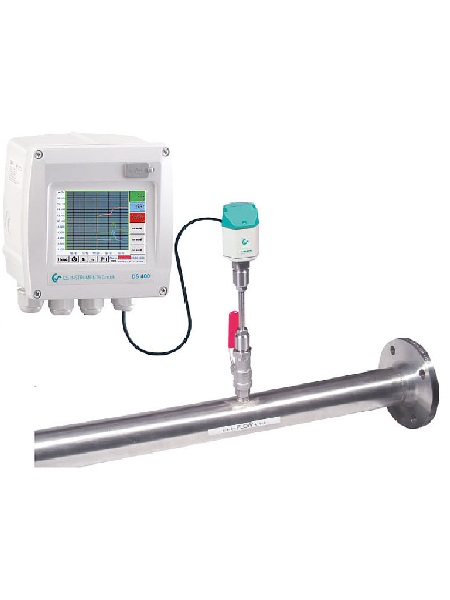

DS400


DS 400 - 压缩空气和气体的流量测量
每个工厂都需要压缩空气,但是用户通常没有意识到压缩空气是最昂贵的能源类型之一。 因此,智能仪表DS400的流量测量具有巨大的节能潜力。
在大多数情况下,用户节能主要集中在生产上,即在压缩机上。经常安装新的压缩机,控制系统或热回收系统。


DS 400流量测量由以下部分组成:


流量传感器VA 500:
• 通过1/2“球阀在压力下轻松安装和拆卸
• 多种气体类型 - 可在DS 400上自由调节
• 可从1/2“至12”DN 500使用
• 直径在DS 400可自由调节
• 4 ... 20 mA的输出为m³/ h
• 脉冲输出为m³(总流量)

图表记录器DS 400:
• 带3.5英寸触摸屏的图表显示屏 - 以图表形式显示测量值的进程
• 2个传感器输入用于流量传感器/露点传感器
• USB接口,通过USB棒读取数据记录器上的测量值
• 2个额外的传感器输入用于压力传感器,电流表等
• 选件:数据记录器,用于1亿个测量值(2 GB SD卡)
• 选件:以太网和RS 485接口(Modbus协议)
• 选项:Webserver
• 选项:CS Soft Basic基础软件 -评估测量数据

详细技术参数.pdf

DS400使用说明书.pdf


PI500


PI 500用于例如 便携式流量测量
便携式PI 500是用于工业中许多压缩空气和气体应用的通用手持式测量仪器。
例如:
      流量测量
      压力/真空测量
      温度测量
      水分/露点测量

彩色测量曲线的图形显示,可存储多达1亿个测量值带日期和测量点的名字,测量值可以通过U盘传送到计算机。 使用CS Soft Basic软件可以轻松评估数据。 测量数据和服务报告可以轻松快速地发布。


产品特点


以下传感器可以连接到PI 500的可自由配置的传感器输入端:
• 压力传感器(高压和低压)
• 流量传感器,VA 500 / VA 520
• 温度传感器Pt 100,Pt 1000/4 ... 20 mA
• 露点传感器FA 510 / FA 515
• 有效的功率计
• 具有以下信号的第三方传感器:0 ... 1/10 V,0/4 ... 20 mA,Pt 100,Pt 1000,脉冲,Modbus
• 通用传感器输入,用于大量常见传感器如VA500
• 内置可充电锂离子电池(约12小时连续操作)
• 3.5“图形显示/通过触摸屏轻松操作
• 集成的数据记录器用于存储测量值
• USB接口,通过USB棒读取数据
• 多达8种语言选择

详细技术参数.pdf

PI500使用说明书.pdf

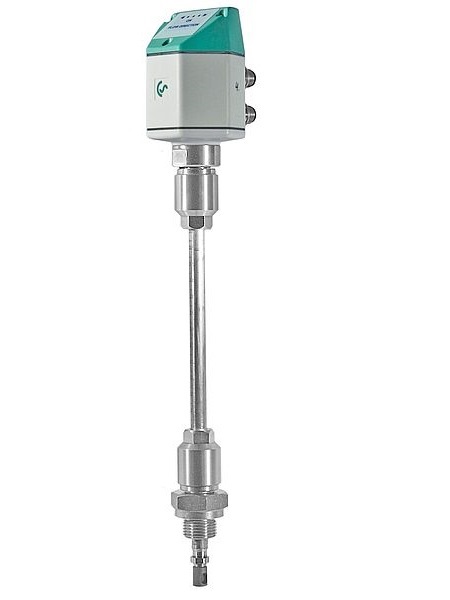

VA409


VA 409压缩空气系统的流向开关
具有方向指示功能的新型热流量开关VA 409用于确定压缩空气和气体的流动方向,特别是在封闭的圆形管道中。
借助带有流向指示的VA 409,可以快速安全地确定压缩空气的流向。 与以前的机械桨式流量开关相比,VA 409能够快速检测流量方向的最小变化,而无需任何机械运动。
以无电位触点(常闭最大60 VDC,0.5 A)形式提供的方向信息被传输到消耗传感器VA 500 / VA 520或单独的建筑物管理系统(mbs)。 两个LED显示流向。
与2个消耗量传感器VA 500 / VA 520配合使用,可以精确测量封闭圆形管道中的输入和输出压缩空气。

产品特点

• 检测到<0.1m/s的最小变化,参考20°C和1000 mbar
• 没有机械磨损部件
• 在压力下容易安装


详细技术参数.pdf

VA409使用说明书.pdf
